天然氣能量計量綜述——能量計量實現的要求與方式
來源：博思達 發布時間：2022-05-10 瀏覽 1398
GB/T18603對能量計量系統的功能要求

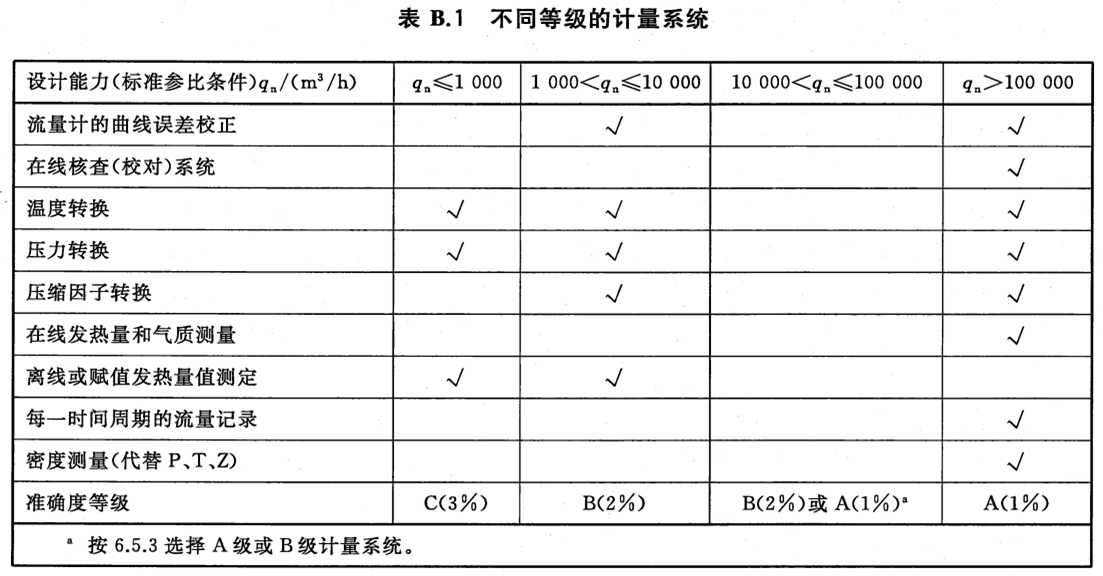

GB/T18603對能量計量系統配套儀表準確度的要求
能量計量的實現方式
1）A級計量系統（qn＞100000m3/h）——流量計+溫度+壓力+實時組分（一般使用在線色譜儀獲取，用于天然氣發熱量與流量溫壓補償計算所需的壓縮因子計算）
2）B級計量系統（1000＜qn≤100000m3/h）——流量計+溫度+壓力+實時組分（使用在線色譜儀或可變賦值方法獲取，用于天然氣發熱量與流量溫壓補償計算所需的壓縮因子計算）
3）C級計量系統（qn≤1000m3/h）——流量計+溫度+壓力+發熱量（一般使用可變賦值或固定賦值方法獲?。?/p>
4）城鎮居民用戶——流量計+發熱量（一般使用公告發熱量）
通過天然氣能量E=QH可以看出，天然氣能量計量主要由流量測量和發熱量測量兩部分組成，其中：
Q：體積（或質量）流量，通過流量計測量得到；
常用流量計類型：標準節流式流量計（孔板、一體化噴嘴）、渦輪流量計、超聲波流量計等。
H：發熱量，通過氣質數據計算得到。
氣質數據，通過在線色譜、離線色譜或賦值方式獲得。

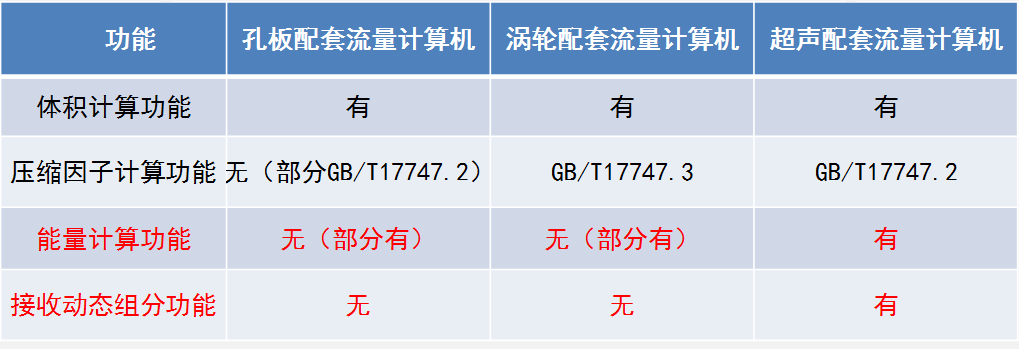

幾種流量計配套流量計算機功能比對表

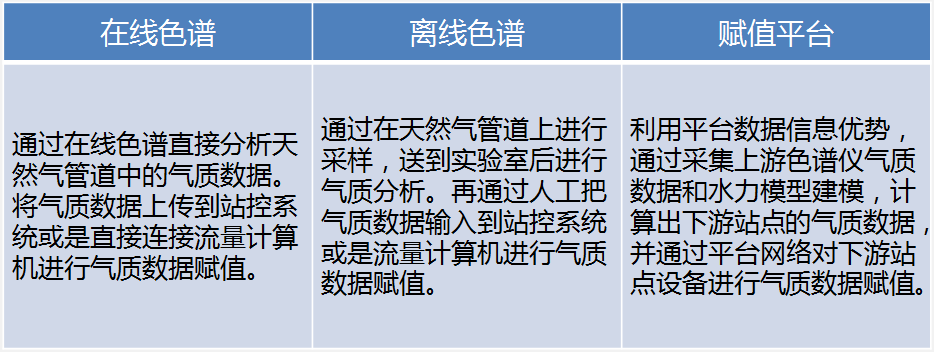

幾種氣質賦值方法的說明
注：色譜儀一般多選用進口品牌，單臺設備成本較高，每臺在線色譜只能應用于一條天然氣管道，如果是多個站點或是一個站點有多個管道接收不同的氣源，就需要配套多臺在線色譜設備，且需要定期檢定和進行性能評價，運維成本較高。
